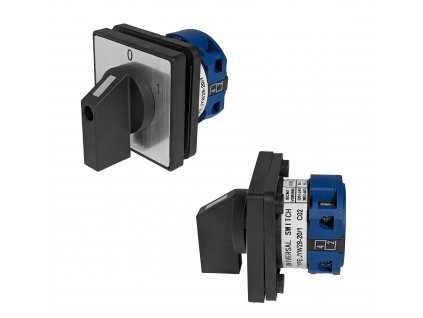

Otočný vačkový spínač/prepínač 0-1 690V 20A

Podrobný popis

Otočný vačkový prepínač so štyrmi kontaktmi model 0/1
Otočný vačkový spínač s hliníkovým štítkom 48x48 mm a popiskami.
Prepínač má postriebrené kontakty a robustný skrutkovací svorky pre vodiče s prierezom až 2,5 mm².
Vačkové spínače majú spínací hriadeľ v tvare vačky, ktorý ovláda jednotlivé spínacie kontakty.

Tento spínač 0-1 je vhodný na spínanie motorov.

Model : JYW29-20/1 C11
Verzia: 0-1
Počet spínacích polôh: 2
Počet kontaktov: 4
Spínacie polohy: VYP/ZAP
Popisy polôh: 0-1

Inštalačná hĺbka (L): 34 mm
Celkové rozmery (d × š × v): 64 × 48 × 48 mm

Typ: Vačkový spínač
Farba: Čierna / modrá
Nominálne napätie (Ue): 690 V~ AC
Menovitý prúd (Ith): 20 A
Typ prepínania: západkový otočný prepínač = pri otočení zostáva vo zvolenej polohe
Spínací uhol: 60°
Stupeň krytia: IP30
Max. prierez vodiča: 2,5 mm
Vzdialenosť montážneho otvoru: 36 mm
Montážny otvor:  ~ Ø 45 mm
Rozmer rámčeka: 49 x 49 mm
Inštalačný priemer: 44-46 mm
Typ pripojenia: skrutkové svorky
Typ inštalácie: vstavaný


Obsah balenia:
1x vstavaný vačkový spínač
