Solenoidový spínač 12/24V 150 A

Podrobný popis

Tento vysokozáťažový solenoidový spínač (relé) je určený pre napätie 12 alebo 24V s maximálnym prúdovým zaťažením 150 A. Krátko znesie aj zaťaženie 300 A (maximálne po dobu 2 s). Spínač je ideálny ako štartovacie relé pre štvorkolky, motocykle, záhradnú techniku alebo jednoducho ako vysoko výkonné relé. Uplatnenie nájde aj v oblasti stavebných a poľnohospodárskych strojov. Spínané kontakty sú z medi.

Popis funkcie:

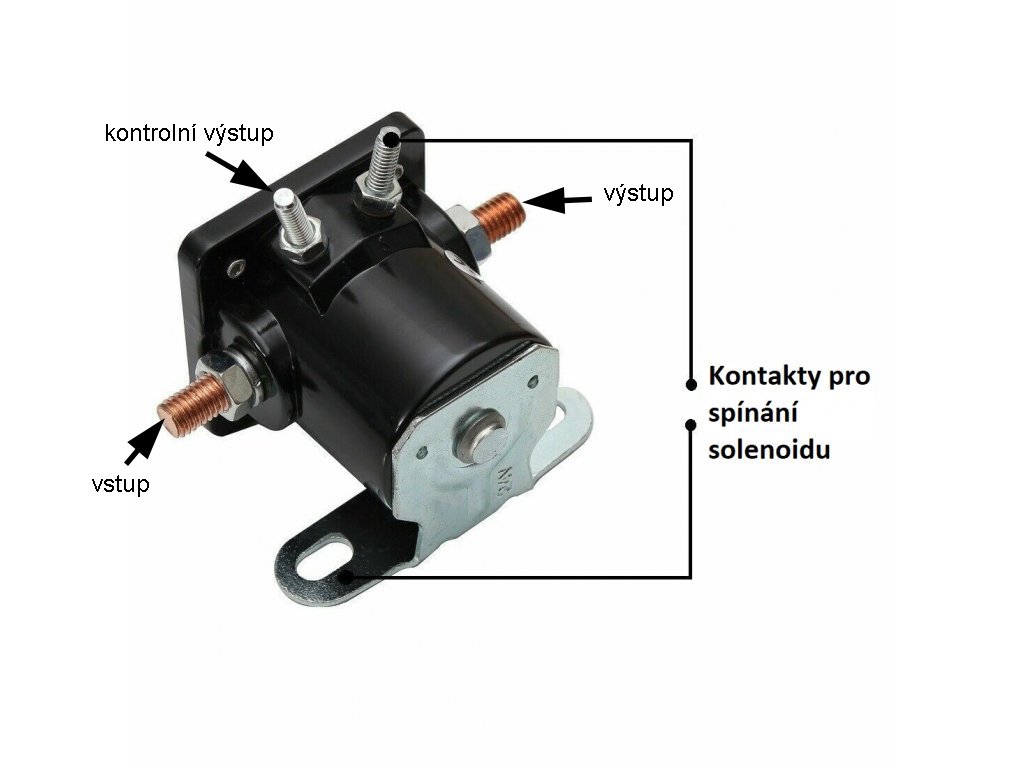

Solenoidové relé má 4 kontakty:

2x medený silový kontakt
1x chrómvaný spínací kontakt
1x chrómovaný monitorovací (signálny) kontakt.
Dva veľké medené kontakty relé sú silové - slúžia na pripojenie a prenos kladné PLUS (+).
Záporný (-) pól sa privádza na kostru relé a ďalej je prepojený so zápornými kontaktmi napríklad el. motora alebo štartétu.
Pokiaľ privediete PLUS (+) pól na malý (strieborný) spínací kontakt, dôjde vo vnútri relé k zopnutiu kontaktov. Tým sa prepoja hlavný silový kontakty (prepustí plus) a zároveň s nimi sa prepojí aj monitorovací kontakt na ktorom sa objaví kladné napätie. Na monitorovací kontakt môžete pripojiť napríklad signalizačnú žiarovku.

Pre správnu funkciu je potrebné pripojiť nielen kladný pól na hlavnú medenú svorku, ale aj záporný pól na kostru relé.
Spínanie sa potom vykonáva prepojením kladného pólu a spínacieho kontaktu, teda privedením napätia na malý spínací kontakt (napríklad tlačidlom).
Pozri schému zapojenia.

Menovité napätie: 12 V alebo 24 V DC (podľa zvolenej varianty)
Menovitý prúd: 150 A (až 300 A max. 2 s)
Vzdialenosť otvorov na montáž: 50 mm
Rozmer: 85 mm x 60 mm x 70 mm
Priemer tela spínača: 42 mm
Skrutky na pripojenie káblov: M8 a M5
Materiál: oceľ / spínacie kontakty sú z medi

Obsah balenia:
1x spínač + matky M5 a M8 na uchytenie káblov + podložky
